PCW LTタイプ
全機種２軸間ピッチ自動制御 生産効率を追求した２軸加工ドリルマシーン
PCW22LT

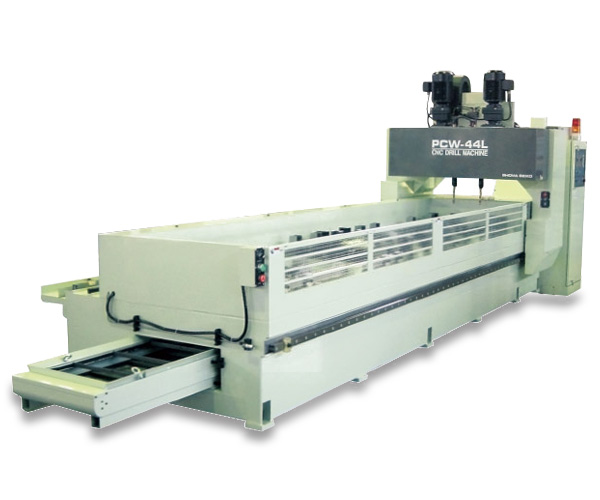

PCW44LT
機械の種類
| 機械名 | 加工材料サイズ | 加工ドリル径（ハイス） |
|---|---|---|
| PCW22LT | 500mm × 2000mm | 28mm × 2軸 |
| PCW33LT | 500mm × 3300mm | 28mm × 2軸 |
| PCW44LT | 500mm × 4300mm | 28mm × 2軸 |
お客様のご希望のテーブルサイズの製作対応いたします。
ご相談ください。（W 5000 ㎜・6000 ㎜等 実績あります）
標準付属仕様
テーブル多基点設定
標準で２基点の多基点機能を持っていますのでワークを複数枚一度にセットできます。
（基点設定の特殊の場合は相談下さい）
２軸ピッチ自動制御
シリーズ全機種で２軸クイックチェンジホルダーとの併用で生産効率のアップを図れます。
チップコンベアー
フロアータイプを採用。切粉を自動排出し 作業の効率化を図れます。
ワーククランプ
テーブル周辺に基準となる専用の油圧式クランプが配置されています。
データ通信（RS232C）
通信用ポートが標準で装備されています。
（データバンクシステムを合わせてご利用下さい。）
ワークサイズ及び基点設定
| 機械名 | 1基点 | 2基点 | 4基点 |
|---|---|---|---|
| PCW22LT | 550mm × 2250mm | 500mm × 1000mm | (500mm × 500mm) |
| PCW33LT | 500mm × 3250mm | 500mm × 1500mm | 500mm × 750mm |
| PCW44LT | 500mm × 4250mm | 500mm × 2000mm | 500mm × 1000mm |
(注：8基点8面仕様・その他特殊、相談ください。)
仕様
| 項目 | 仕様 | |
|---|---|---|
| スピンドル | 軸数 | 2軸 |
| 軸端テーパー | MT.3 | |
| 加工ドリル径 | max 28 mm × 2 | |
| 主軸モータ | 3.7 kW × 2 | |
| 変速方式 | インバータ無段 | |
| 回転速度 | max 435 min-1 | |
| ホルダー形式 | クイックチェンジ形式 MT.3 | |
| 給油方式 | 外部ノズル | |
